아래의 내용은 "GXworks2"로 작업하였습니다.

※ 작업을 하다보면 입력접점 X0 , X1 ... , 출력접점 Y0, Y2 ... 이렇게 쓰다보면 실수를 하여 X0가 들어가야되는데 X1이 들어간다는 둥 헷갈리는 경우가 생길 수 밖에 없다. 그래서 라벨 기능을 활용 해보자.

1. Global Label

Global Label은 어느 프로그램 파일에서도 다 쓰일수 있는 라벨이다. 예를 들어 Main에서도 쓰이고 Main2에서도 쓰이고 할 수 있는것이다. 그래서 입력 접점 X0,X1... 출력 접점 Y0, Y1...등을 써 넣는 것이 편하다.

2. Local Label

Local Label은 지금 쓰는 한 프로그램 파일에서만 쓰일 수 있는 라벨이다. 예를 들어 Main에서 쓰였던 라벨은 Main1에서는 못 쓰이는 것이다. 그래서 각각의 프로그램 파일에서 같은 이름의 라벨을 다르게 쓸 수 있다.

3. Class

C++ 언어를 배웠으면 좀 더 이해하기가 쉽다. 같은 개념이라고 생각하면 되겠다.

배우지 않은 사람은 "이것 저것 담을 수 있는 상자를 담는 상자" 라고 생각하면 되겠다.

아래의 종류를 보자.]

4. Label Name

이름을 붙인다.

5. Data Type

C언어를 배운사람이면 이해가 편할 것이다. 어떤 데이터 타입 종류를 쓰는 것인지 고르는 것이다.

C언어를 배우지 않은 사람은 어떤 값을 담을 상자 크기의 종류라고 보면 되겠다. 예를 들어 A 상자가 있다. 여기에는  1,2 만 담을 수 있다.  또 B 상자가 있다. 여기에는 1,2,3을 담을 수 있다. 근데 여기서 1,2,3 을 담아야 된다면, A라는 상자에는 3을 담을 수가 없다. 그래서 B라는 상자에 담아야 된다. 이처럼 어떤 값을 담을 수 있는 상자 크기의 종류가 바로 이런 이야기인 것이다.

나머지를 알고싶다면 컴퓨터의 메모리의 개념과 C언어 변수 타입을 배울 것을 권한다. 아래를 보자.

1. Simple Type

일반적으로 쓰는 데이터 타입을 모아놨다. 아직은 Bit 데이터 타입 밖에 쓰지 않으니 나머진 참고용으로만 알자. 벌써부터 저거 다 알려고 머리 쓰면 머리만 아프고 도움이 안된다.

2. Structed Data Types

구조화 래더에 쓰이는 데이터 타입. 여기에선 안쓰인다.

3. Function Block

Function Block 타입 아직은 안쓰니 나중에 배우도록 하자.

※ 사용방법

1. 화살표아래 아이콘 클릭해서 설정해주면 된다.

2. 클릭해서 라벨 이름 넣어주면 된다.

3. ... 클릭해서 Bit를 넣어주면 된다.

※ 이렇게 넣어주면 끝이다.

아래의 내용은 "GXworks2"로 작업하였습니다.

1. -| |- (F5)

[A접점의 기호이다.]

2. -|/|- (F6)

[B접점의 기호이다.]

3. -( )- (F7)

[Coil의 기호이다.]

4. X0

[입력 접점 X0를 A접점으로 설정하는 것이다. 만드는 방법은 "그림2"와 같이 만든다.]

▶ 3-1의 공간에 마우스 좌클릭 한 뒤 키보드 Shift + Insert 하면 그림2에서 보이는 회색으로 된 줄이 추가 된다.

▶ 3-2의 공간에 마우스 좌클릭 한 뒤 키보드 F5를 누르면 Enter Symbol이 나온다.

▶ 3-3의 공간에 X0를 넣고 OK를 누르면 입력 접점 X0인 A접점이 만들어진다.

5. Y0

[출력 접점 Y0를 설정하는 것이다. 만드는 방법은 "그림3"와 같이 만든다.]

▶ 4-1의 공간에 마우스 좌클릭 한 뒤 키보드 F7를 누르면 Enter Symbol이 나온다.

▶ 4-2의 공간에 Y0를 넣고 OK를 누르면 출력 접점 Y0인 코일이 만들어 진다.

※ 다 완료가 되었다면 F4를 눌러서 Bulid를 해주도록 하자. 그러면 회색 화면이 사라지면서 정상적으로 적용이 될 것이다. 만약 Bulid시 잘못 되었다면 무언가를 빠뜨렸을 가능성이나 잘못 기입 한 경우니 잘 찾아보길 바란다. 그리고 Build를 중간중간 하지 않고 프로그램만 짜다보면 나중에 기껏 짠 프로그램이 날라가는 경우도 있으니 유의하도록 하자.

※ 위와 같이 입력접점 출력접점 x0,y0...계속 쓰면 어디가 어떤 역할을 하는지 헷갈리게 된다.

그래서 설명하는 주석을 붙여주는것을 할 것이다.

아래는 Comment를 붙여주는 설명이다.

1. Input Device Comment

[간단하게 설명할 수 있게 설명을 남기는 것이다. 클릭하고 입력 접점을 넣고 OK를 누르면 Input Device Comment창이 뜰 것이다.

그리고 2번에 설명을 적으면 된다.]

※ 다 하고 나면 설명한게 보여야되는데 안보일 것이다. 설정을 안했기 때문이다.

설정은 View -> Comment 를 클릭하거나 Ctrl + F5을 누르면 된다.

 아래는 Statement를 붙여주는 설명이다.

▶ 1번의 빈공간에 마우스 더블클릭 하면 Enter Symbol이 뜰것이다. 그리고 난 뒤 2번에 ;(세미콜론)을 치고 "안녕하세요"라고 치고 OK를 누르면 위에 "안녕하세요"가 생길 것이다.

※ 다 하고 나면 설명한게 안보일 것이다. 설정을 안했기 때문이다.

설정은 View -> Statement를 클릭하거나 Ctrl + F7을 누르면 된다.

그리고 ???????가 뜨면 언어 설정을 안해줘서 그런 것이니 아래 링크로 가서 설정해주면 된다.

https://tngus342.tistory.com/8?category=973052

※ Statement는 설정했는데 어떻게 써먹을 것이냐 바로 인덱스(목차)의 기능이다. 만약에 프로그램이 길게 짜여 있으면 어디가 어떻게 짜였는지 모른다. 설명이 있어야 된다. 그 설명을 기입하고 거기로 이동하는 기능이라고 생각하면 되겠다.

아래 "그림6"을 보자.

1. Edit -> Documentation -> Statement/Note Batch Edit

[Statement/Note Batch Edit을 여는 부분이다.]

2. Type

[Statement 설명의 타입이다. In PLC로 설정을 하면 PLC안에 Statement로 된 글자들이 PLC안에 넣는다는 이야기다. 즉 메모리가 차지가 된다는 말이다. 반면 In Peripheral은 PLC안에 안넣고 쓰는 경우이다.]

3. Display

[이 것을 체크하면 인덱스(목차)기능이 가능하다. 4번에 "안녕하세요"를 더블클릭 하게 되면 "안녕하세요"가 적혀진 곳으로 이동을 하게 된다.]

아래의 내용은 "GXworks2"로 작업하였습니다.

1. 새 파일 만들기.

[새 파일을 만듭니다.]

2. Project Type -> Simple Project

[ Simple Project 와 Structed Project 두 개가 있습니다. 둘다 그래픽 언어(Ladder , SFC) , 텍스트 언어 (Structed Text) 를 공통적으로 쓸 수 있고 , 다른점은 Structed Project을 선택하면 Structed Ladder/FBD 언어가 추가 됩니다. ]

3.  Use Label(사용시 체크 유/무)

[ 메모리 주소(X00 , Y10 등)을 라벨을 붙일 수 있습니다. 라벨이란 X00 ,Y10에 변수 이름을 붙이는 겁니다.

예를들어 "X00" 에 "스위치1"이라는 이름을 붙이고 "X00" 대신에 "스위치1"라고 적어서 프로그램 작성 시 이해하기 편하게 하기 위함입니다. ]

4. PLC Series

[어떤 CPU쓰는지 설정하는 것 입니다. 여기서는 "QCPU"이므로 "Q mode"로 사용합니다.]

5. PLC Type

[PLC에 보면 제품번호 같은 것이 있습니다. 거기에 맞춰서 설정하시면 됩니다.]

6. Language

[새 파일을 어떤 언어로 프로그래밍을 할 것 인가를 선택하는 것 입니다. 여기서는 "Ladder"로 합니다.]

1. PLC Parameter

[PLC 초기 설정을 시작합니다.]

2. Connection Destination

[PLC와 PC통신을 하기 위한 설정을 시작합니다.]

※ 통신 설정을 먼저합니다.

1. Ethernet Board

[이더넷 통신을 하기 위한 보드입니다. 여기에선 이더넷 통신을 씁니다. (만약에 다른 통신 방법을 쓰신다면 거기에 맞춰서 설정 하시면 됩니다.)]

2. PLC Module

[PLC 모듈을 설정 하는 부분입니다. "PLC Module"을 "더블클릭"하시면 아래의 "그림 5"처럼 나옵니다.]

3. No Specification

[연결이 되어있으면 노란색으로 바뀔 것 입니다. 만약 공유기 말고 다른걸 더 거처서 연결이 되는거라면 옆 Other Station(Single Network , Co-existence Network)로 연결 해주시면 됩니다.]

4. Connection Test

[ "그림 5" 처럼 연결을 다 하셨으면 누르시고 연결이 잘됬는지 테스트 하시면 됩니다.

(연결이 잘 됬으면 success 라는 팝업창이 뜰것입니다.)]

5. OK

[다 되셨으면 ok를 눌러주세요. 그래야 내용이 저장됩니다.]

1. Ethernet Port Direct Connection

[위 그림과 같이 PC랑 PLC를 랜포트로 직접 연결하는 것입니다. ]

2. Connection via HUB

[PC -> 공유기 -> PLC , 공유기를 통하여 연결하는 경우 사용합니다. (이 글에선 공유기로 연결하는 것으로 합니다.)]

2 - 1. IP Address

[Connection vi HUB를 클릭 시 IP Address가 나옵니다.  PLC 모듈의 IP주소를 작성합니다.

예를들어 ) PLC : IP 123.456.789.10 작성해 주시고 PC : IP 123.456.789.11 으로 설정을 해줘야 연결이 됩니다. IP의 앞 123.456.789는 같아야 같은 공유기로 통신이 되고 뒤에 10,11은 다르게 설정을 해줘야 PLC , PC랑 구분지어서 통신이 됩니다. (숫자는 임의로 넣은것이니 맞춰서 설정 해주시면 되겠습니다.)]

※ PLC Parameter 설정

"그림2"의 "PLC Parameter"를 "더블클릭"을 하면 아래 "그림 6"이 나옵니다.

1. Program

[클릭합니다.]

2. Insert

[Insert를 클릭하면 왼편 Main이 2-1번으로 들어갑니다.]

3. Check

[Check를 누르면 됩니다. 정상적이면 "There is no error"라고 팝업창이 뜹니다.]

1. I/O Assingment

[입력 , 출력 접점을 작성하는 부분입니다.]

2. Read PLC Data

[PLC에 연결된 접점을 불러옵니다.("그림 4"에서 통신을 연결 했기 때문에 자동으로 불러와집니다.)]

3. Check

[Check를 합니다. 정상적이면 "There is no error"라고 팝업창이 뜹니다.]

※ 변수이름 및 설명 언어설정 ※

▶ 상단에 Tool -> Language Selection 누르면 "그림 8" 이 나옵니다. "Korean" 선택하시고 "Save the project(Overwrite save) 체크 해제하시면 쓰실 수 있습니다."

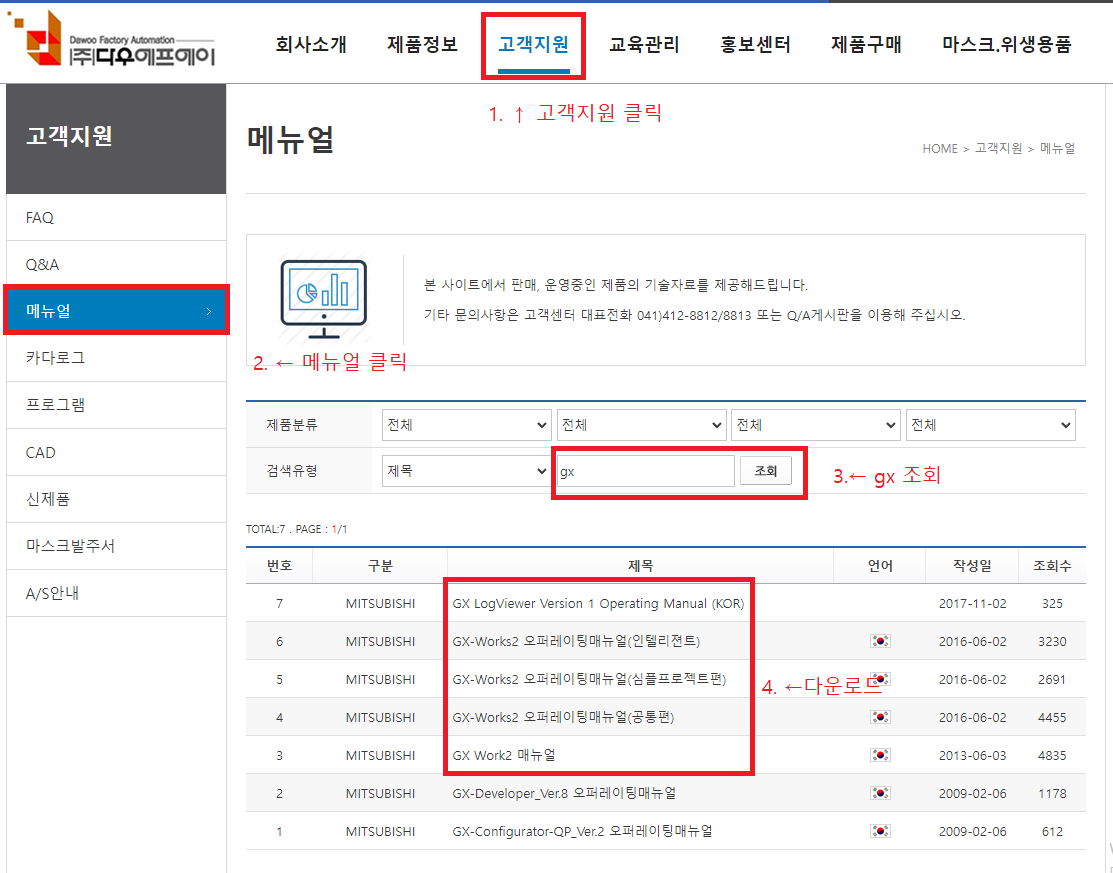

1. 아래의 내용대로 다운로드 하면 된다.

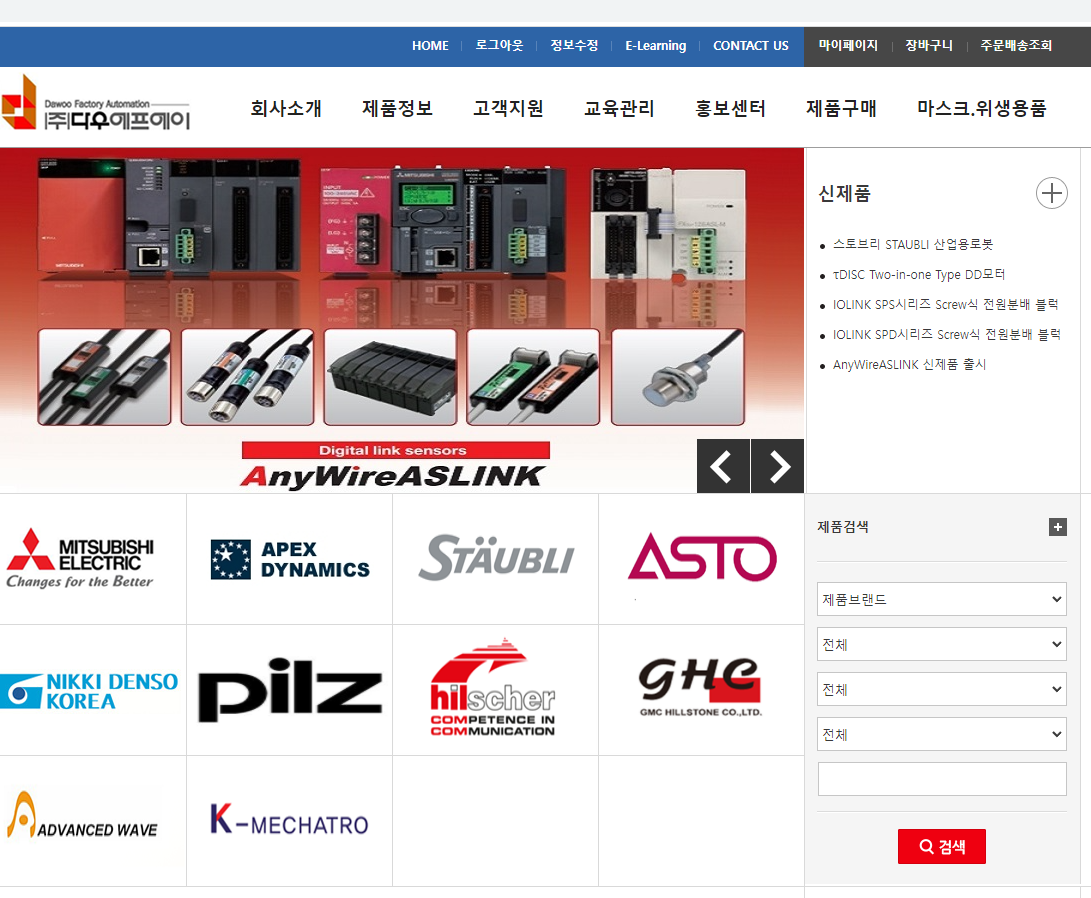

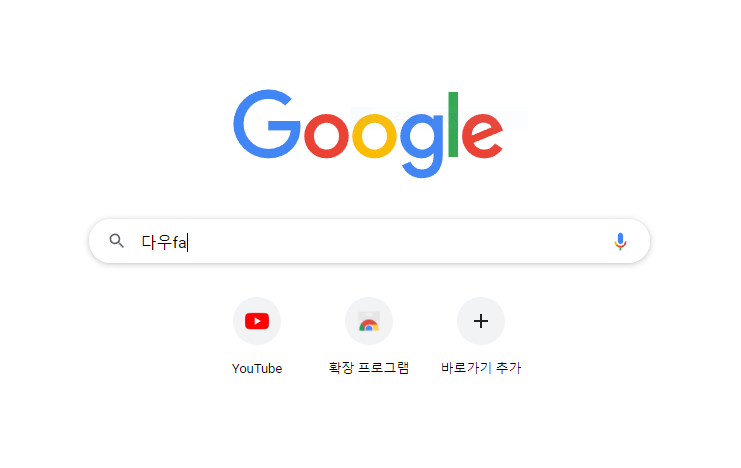

1. 검색창에 "다우fa" 로 검색을 한다.

2. 회원가입을 한다.

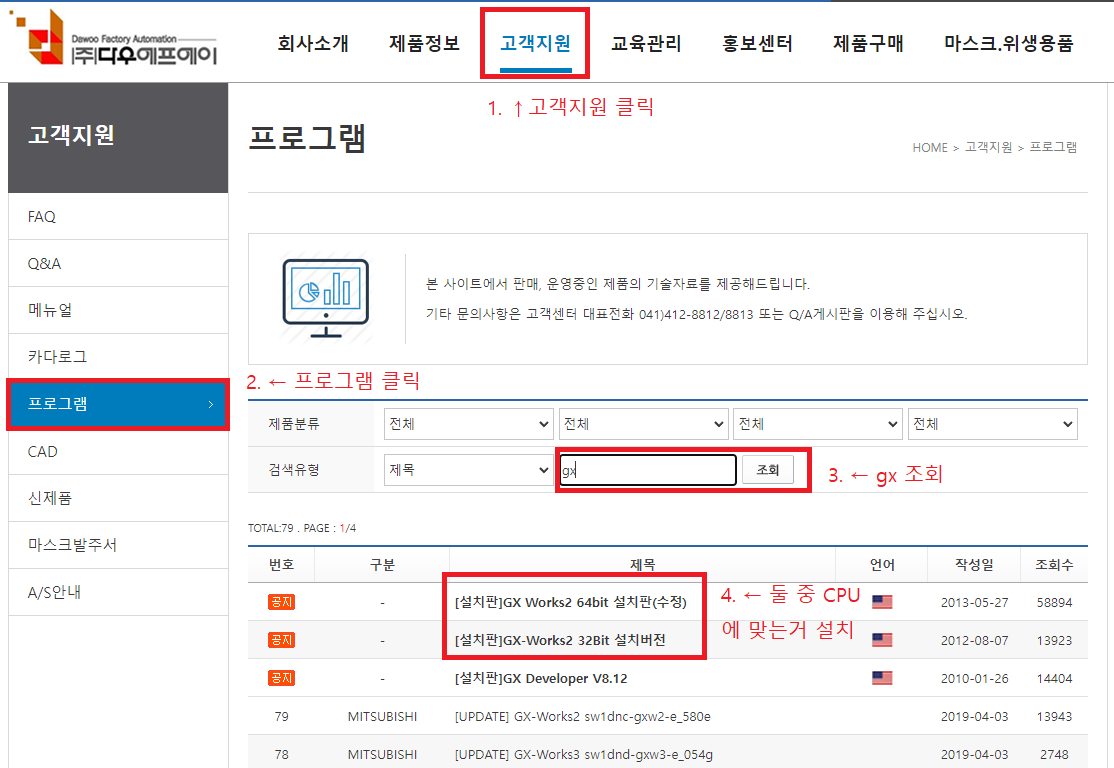

3. 아래 순서대로 검색 후 다운로드를 한다.

PLC 모듈 구조

CPU기준으로 오른쪽 첫번째부터 메모리 주소번지가 정해진다.

1. 입력(16접점)은 0번대 주소를 가지고 , 출력(16접점)은 1번대 주소를 가지고, 기타모듈을 붙으면 2 , 3, 4 이런식으로 붙는다.  ( X00 중 가운데 0이 주소번호를 가리킨다. Y10은 가운데 1이 주소번호를 가리킨다. )

2. X00중 오른쪽 0 은 16접점의 0번째 접점을 가지고 마지막 접점은 F번째를 가리킨다. ( 16접점은 16진수로 표현되기 때문에 0,1,2 ... 9,A,B,C,D,E,F 가 된다.)

※ X는 입력주소명 Y는 출력 주소명이라고 생각하면 된다. 그래서 다 합치면 X00 , Y10 이렇게 표현된다.
