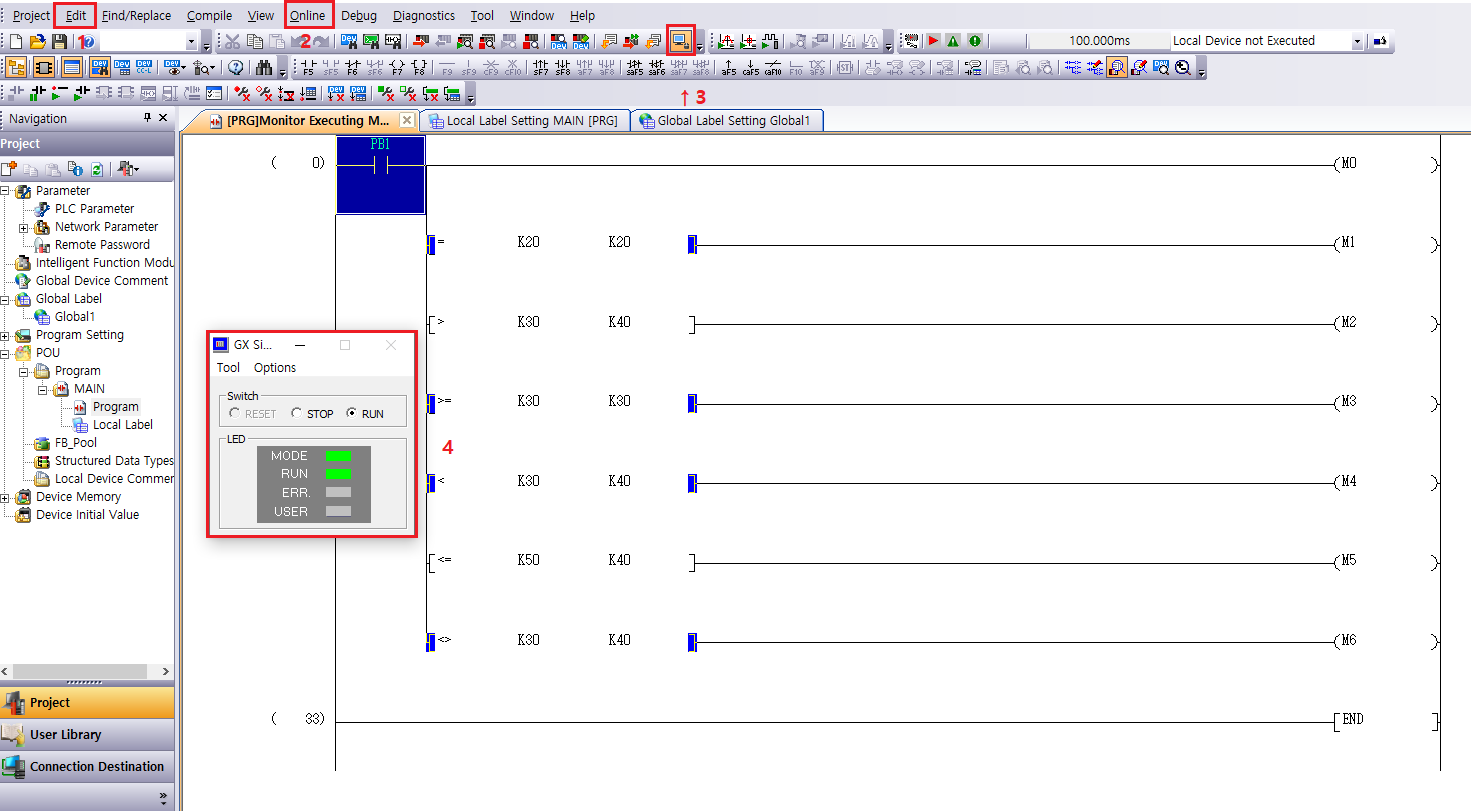

1. Edit -> Ladder Edit Mode(z) -> Write mode(F2)
F2 또는 위에 나온대로 들어가면 프로그램을 작성할 수 있는 상태가 된다.
2. Online -> Monitor -> Monitor mode(F3)
F3또는 위에 나온대로 들어가면 모니터 모드로 가능하다. 시뮬레이션을 돌렸을 경우나 PLC에서 기구들이 동작을 할때 어떻게 움직이는지 볼 수 있다.
3. Start/Stop Silmulation
시뮬레이션을 켜고 끌수 있다.
| GXworks2 메뉴얼 다운로드 (0) | 2021.11.27 |
|---|---|
| GXworks2 설치 (0) | 2021.11.27 |
| MELSEL QCPU PLC 구조 (0) | 2021.11.24 |
| GXworks 2 기초명령어 및 단축키 (0) | 2021.11.24 |
1. 아래의 내용대로 다운로드 하면 된다.
| GxWorks2 모니터링 하는 방법 (0) | 2021.11.28 |
|---|---|
| GXworks2 설치 (0) | 2021.11.27 |
| MELSEL QCPU PLC 구조 (0) | 2021.11.24 |
| GXworks 2 기초명령어 및 단축키 (0) | 2021.11.24 |

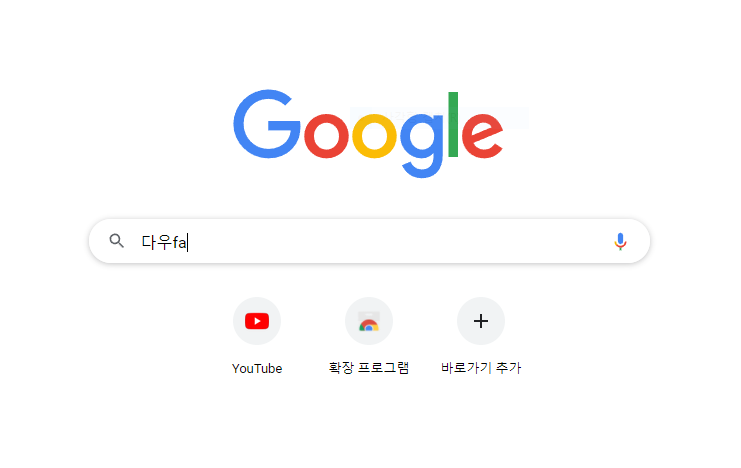

1. 검색창에 "다우fa" 로 검색을 한다.

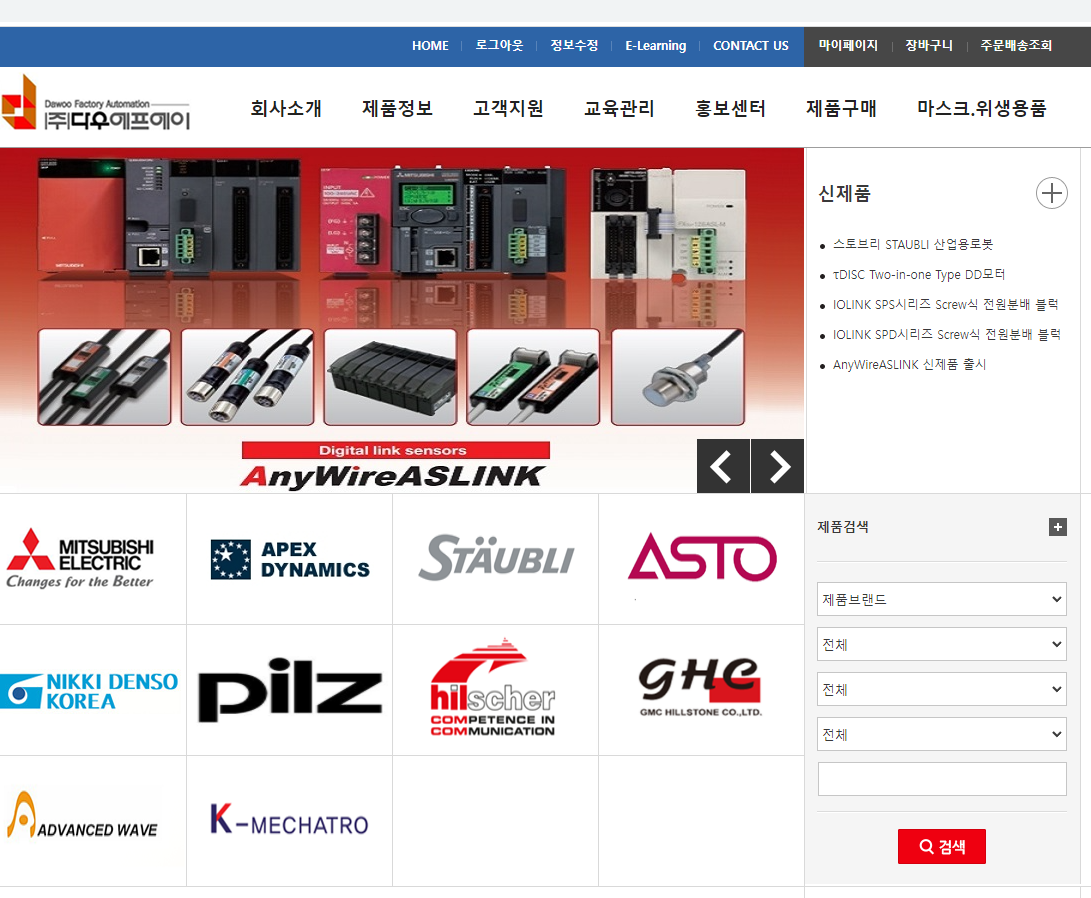

2. 회원가입을 한다.

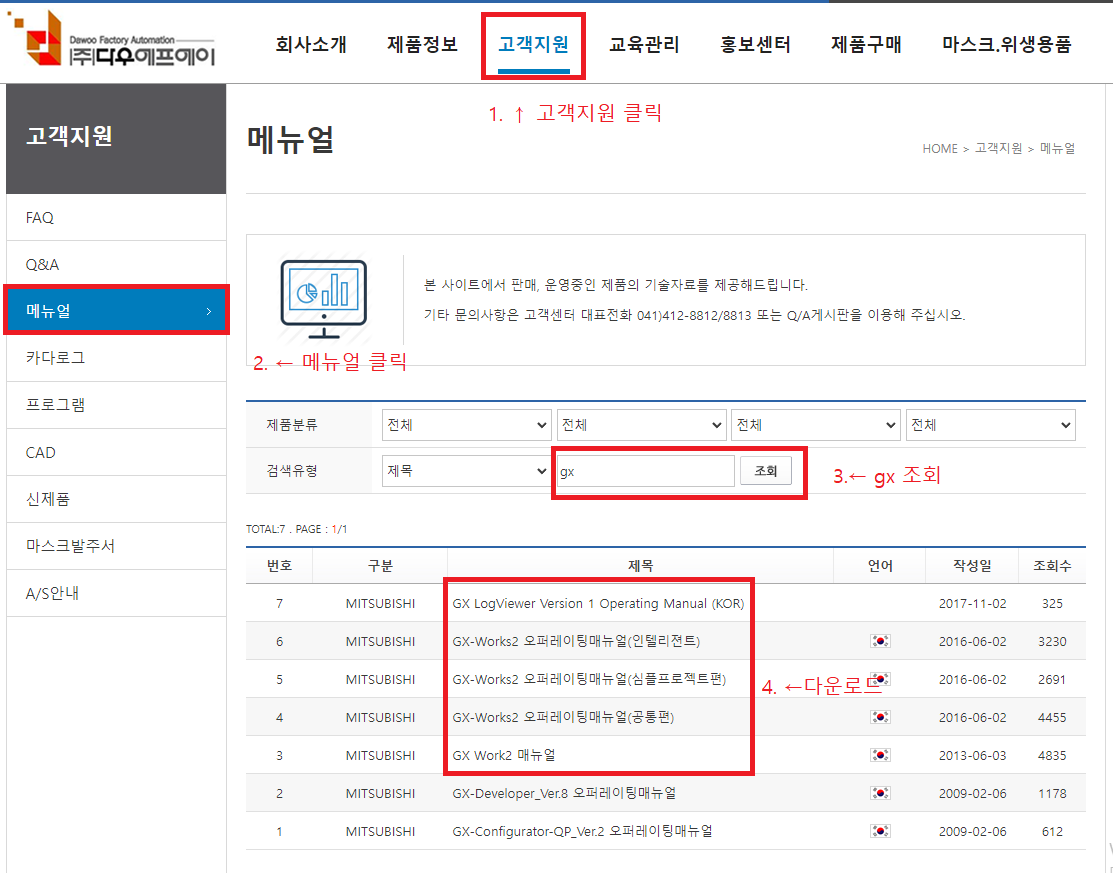

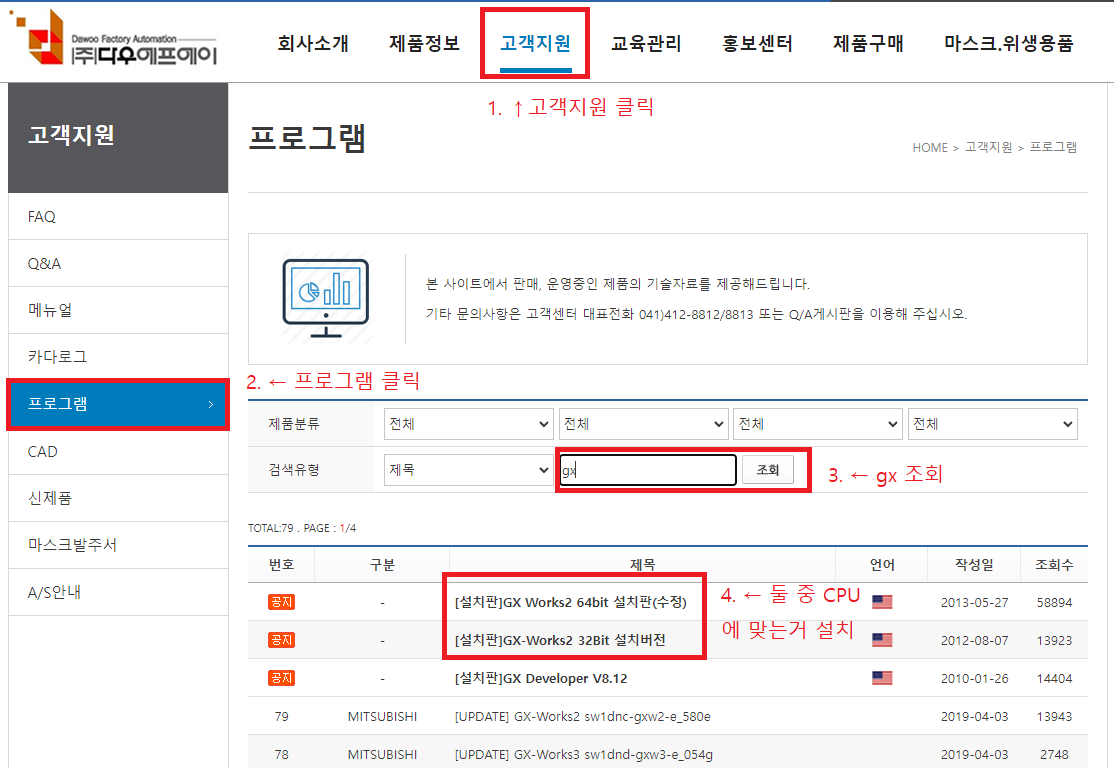

3. 아래 순서대로 검색 후 다운로드를 한다.
| GxWorks2 모니터링 하는 방법 (0) | 2021.11.28 |
|---|---|
| GXworks2 메뉴얼 다운로드 (0) | 2021.11.27 |
| MELSEL QCPU PLC 구조 (0) | 2021.11.24 |
| GXworks 2 기초명령어 및 단축키 (0) | 2021.11.24 |
PLC 모듈 구조
| 전원 (POWER) |
CPU | 입력(16접점) | 출력(16접점) | 기타모듈... |
| X00 | Y10 | 추가 설치시 사용가능 | ||
| ... | ... | |||
| X0F | Y1F |
CPU기준으로 오른쪽 첫번째부터 메모리 주소번지가 정해진다.
1. 입력(16접점)은 0번대 주소를 가지고 , 출력(16접점)은 1번대 주소를 가지고, 기타모듈을 붙으면 2 , 3, 4 이런식으로 붙는다. ( X00 중 가운데 0이 주소번호를 가리킨다. Y10은 가운데 1이 주소번호를 가리킨다. )
2. X00중 오른쪽 0 은 16접점의 0번째 접점을 가지고 마지막 접점은 F번째를 가리킨다. ( 16접점은 16진수로 표현되기 때문에 0,1,2 ... 9,A,B,C,D,E,F 가 된다.)
※ X는 입력주소명 Y는 출력 주소명이라고 생각하면 된다. 그래서 다 합치면 X00 , Y10 이렇게 표현된다.
| GxWorks2 모니터링 하는 방법 (0) | 2021.11.28 |
|---|---|
| GXworks2 메뉴얼 다운로드 (0) | 2021.11.27 |
| GXworks2 설치 (0) | 2021.11.27 |
| GXworks 2 기초명령어 및 단축키 (0) | 2021.11.24 |
M 내부 릴레이는 1비트
K10 -> 1초
범위데이터리셋
BKRST : ex) [BKRST M0 K8192] , M0 ~ M8192 까지 RST(리셋)을 해줌
